产品详情

溶气气浮机

   【上一个】 【下一个

产品名称: 溶气气浮机

产品型号: QL-QFG

产品信息:

一、产品介绍

  启绿环保生产的QL系列溶气气浮机主要用于固—液或液—液分离的一种水处理环保设备,适应于油水分离,造纸厂固液分离,泥、水的分离、低温低浊度地面水处理、其它多种废水的固、液分离等。溶气气浮机又称为气浮机,气浮设备溶气气浮装置溶气气浮设备


二、工作原理

  溶气气浮机装置是通过溶气和释放系统在水中产生大量的微细气泡,使其粘附于废水中密度与水接近的固体或液体微粒上,造成整体密度小于水的状态,并依靠浮力使其上升至水面,从而达到固—液或液—液分离的目的。



刮渣机图


三、产品结构

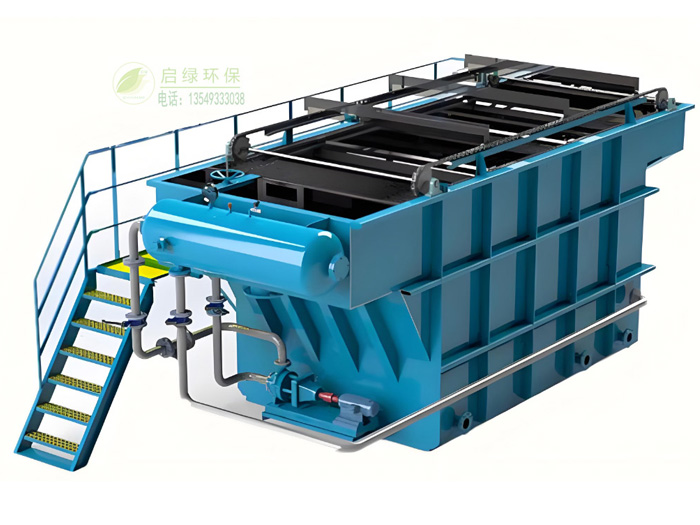

溶气气浮机结构图

  溶气气浮机设备主要有溶气罐、储气罐、空气压缩机、高压泵组成,溶气罐是系统中关键的部分,其作用就是实现和空气的充分接触,加速空气溶解。它是一个密闭耐压钢罐,内部设计有挡板、隔套,可以加速空气和水体的扩散、传质过程,提高溶气效率

 备注:溶气气浮机主体可采用不锈钢、炭钢、玻璃钢材质制作。

四:溶气气浮机适应范围

  造纸废水处理、印染废水处理、电镀等含各种重金属离子废水处理、含油废水处理、 制革废水处理、化工废水处理、油漆废水处理、食品废水处理、 生物处理的泥、水的分离、低温低浊度地面水处理、含藻地面水处理、其它多种废水的固、液分离等

五、溶气气浮机装置型号及参数

型号
处理水能力
(m3/h)
设备尺寸(m)
溶气罐尺寸
(mm)
配电机功率
设备总质量
(Kw)
(Kg)
QL-QFG-1
1
1.5
0.9
1.9
Φ300   h1000
2.2
1200
QL-QFG 3
3
2.7
1.2
2.0
Φ300   h1000
2.2
2000
QL-QFG -5
5
3.5
1.5
2.0
Φ300   h1500
2.2
2800
QL-QFG -10
10
4.6
1.7
2.0
Φ400   h3000
4.0
3600
QL-QFG -20
20
6.0
2.1
2.2
Φ400   h3000
4.0
5400
QL-QFG -30
30
7.2
2.4
2.2
Φ500   h3000
5.5
6300
QL-QFG -40
40
8.3
2.8
2.2
Φ500   h3000
5.5
7500
QL-QFG -50
50
9.3
3.2
2.2
Φ600   h3000
7.5
9100
QL-QFG -60
60
10.3
3.2
2.2
Φ600   h3000
7.5
10000
QL-QFG -80
80
11.2
3.5
2.5
Φ800   h3000
11
11500
QL-QFG -100
100
12.5
3.9
2.5
Φ800   h3000
15
13000



六、溶气气浮设备客户工程案例


东莞市美塑胶制品有限公司喷漆废水处理溶气气浮机工程案例



东莞华生物科技有限公司食品废水处理溶气气浮装置工程案例




东莞丰制衣有限公司污水处理溶气气浮设备工程案例
