喷漆废气处理净化设备工艺流程图

编辑：启绿环保   浏览：  时间：2016-07-27

一、喷漆废气处理净化设备工艺流程图：

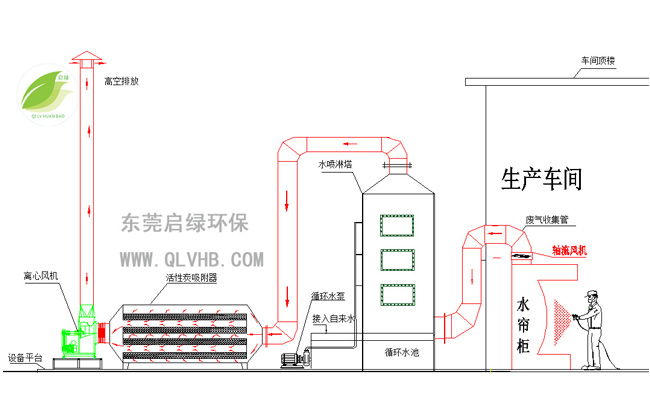

喷漆废气处理工程（水喷淋塔除尘+活性炭吸附二级处理）工艺流程图



喷涂废气处理工程流程示意图
二、喷漆废气处理设备（水喷淋除尘+活性炭吸附）处理工艺说明：
喷漆废气产生喷涂过程，液态油漆在气压作用下形成雾化粉尘颗粒物及挥发三苯等有机危害物，浓度较高，粒径较小，绝大部分在10µm以下，若未经预处理，将很快堵塞活性炭微孔，使活性炭失效。喷漆废气经过水帘柜清洗后，对漆雾起到很好的清洗降解作用，废气进入水喷淋废气处理塔，经湿式旋流板废气塔进一步清洗处理后，通过加压引风机进入活性碳吸附床，有机气体在床内被活性炭吸附，活性炭它适应于大流量低浓度的有机废气，活性炭采用颗料状活性炭，比表面积（吸附面积）高达500-1500m2/g.比表面积大，因而具有很高的表面活性炭和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上经净化气体由外排风管高空达标排放。
三、喷漆废气处理达标排放执行标准：
序 号
污染物名称
最高允许排放浓度
(mg/m3)
最高允许排放速率（kg/h）
排气筒(m)
二级
1
苯
17
15
0.4
2
甲苯
60
15
1.0
3
二甲苯
90
15
1.0
4
总VOCs
120
15
2.9
5
油漆粉尘
120
15
2.9
国家达标排放标准：GB16297-1996《大气污染物综合排放标准》；

广州工贸有限公司番禺满威塑胶制品厂喷油漆废气处理（水喷淋+活性炭吸附处理）工程

来源于：东莞市启绿环保科技有限公司。
