气旋喷淋塔的概述和结构
编辑：启绿环保 浏览： 时间：2023-08-09

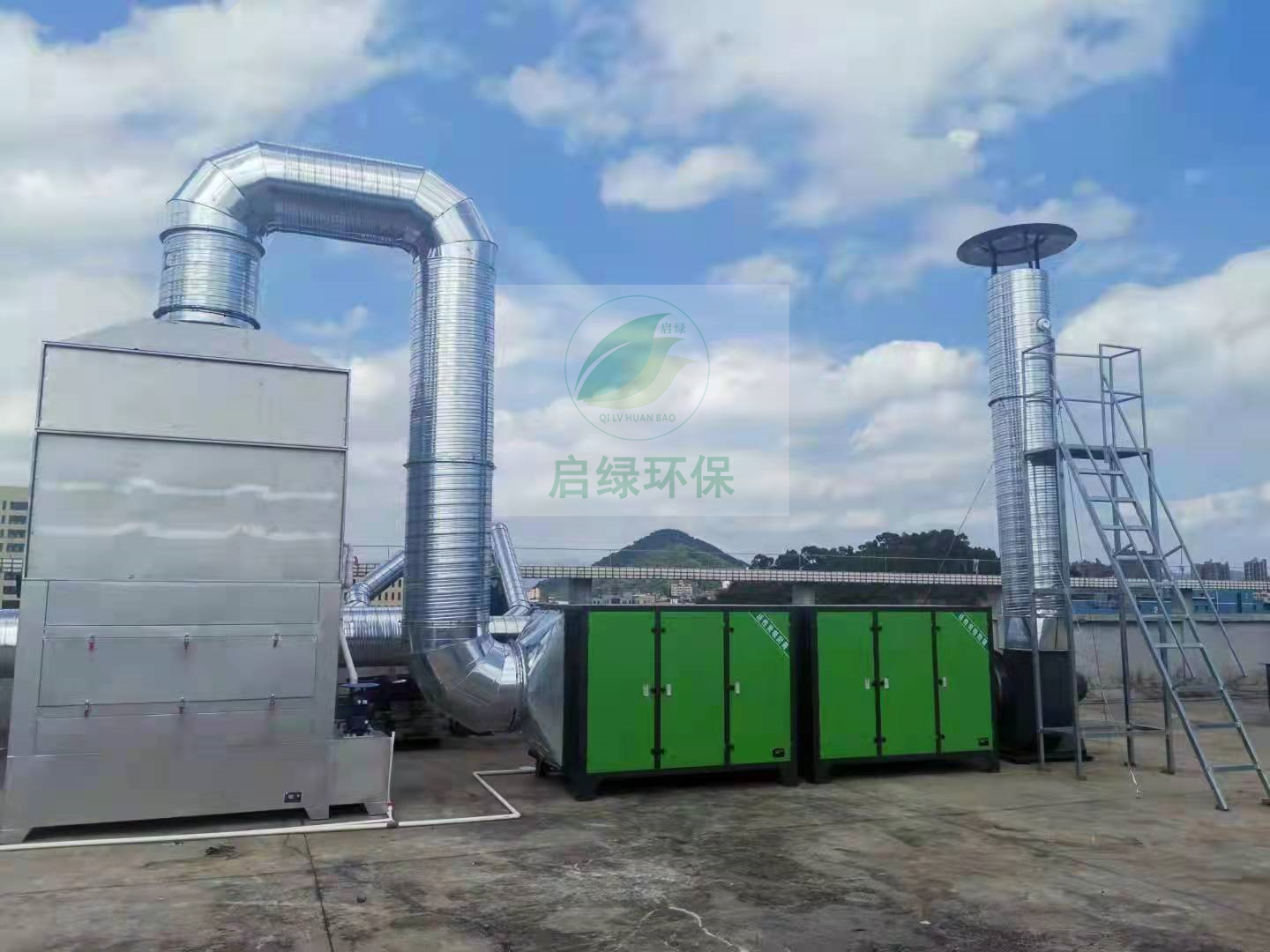

气旋喷淋塔又称之为气旋塔，混动旋流塔，气旋喷淋装置，QL系列气旋喷淋塔是在普通喷漆水帘柜的基础上嵌入“气动混流废气净化系统”，该系统是根据技动力技术原理设计而成，主要针对粘性类粉尘、油性粉尘工业废气预处理、纤维类粉尘等干式除尘设备无法处理的工况而开发的一款全新温式高效环保废气净化设备。采用先进的漆雾分离技术、匠心的净化方式， 多级连续的净化过程决定着净化效率，净化率高达95%以上。气旋喷淋塔产品筒单实用、维护方便、用途广泛。气旋喷淋塔适用于各工业领域的废气粉尘净化处理（特别适合如：喷漆废气漆雾处理，打磨抛光粉尘处理等）。 方型气旋塔应用在有机废气处理与干式过滤设备、UV光解除臭设备、活性炭吸附塔结合使用，工艺如图所示：

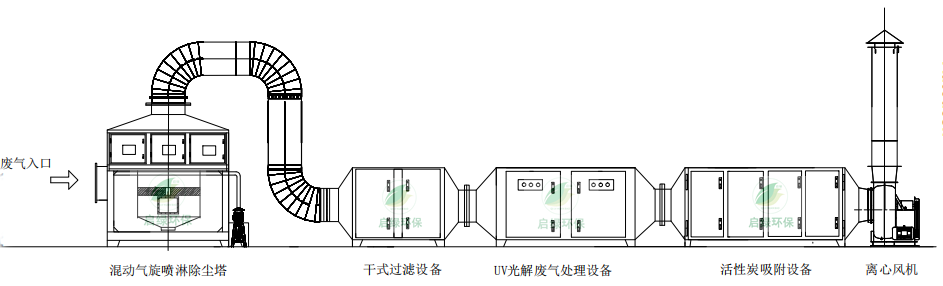

喷漆废气处理工艺：气旋塔+干式过滤设备+UV光解设备+活性炭吸附工艺流程平面图示 气旋喷淋装置主要由主旋流部分、填料除雾部分、喷淋部分、水循环部分等组成。
根据废气种类气旋塔设备主体材质可选用：不锈钢，炭钢等。

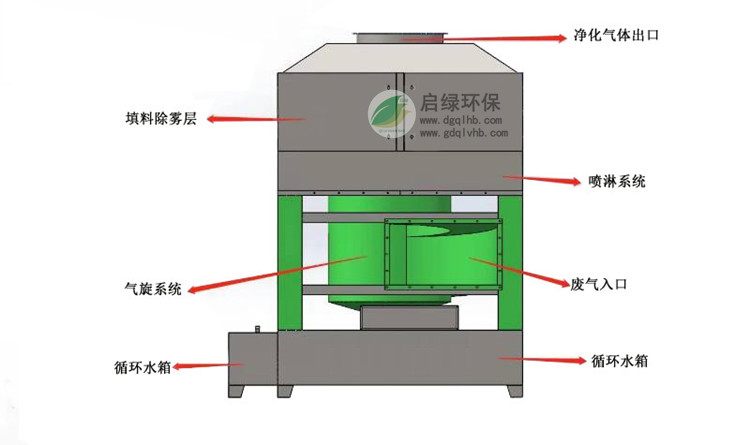

气旋喷淋塔结构图
气旋塔在离心力作用下，含尘气体呈横向向心运动，含尘气体停留时间更长，洗涤效果更好，彻底改善了喷淋塔在某些特定工况下存在的除尘不彻底、水喷淋塔容易堵塞等技术缺陷。产品采用专力技术，避免水泵及喷头的堵塞，大大提高生产效率，其中水池的水可循环使用，避免产生二次污染造成的困扰，更节约了水资源。气旋塔内安装有若干个圆形旋流桶和高效除雾板。除雾层内放有空心填料球，最上层的除雾板用来净化水雾，达到脱水雾的目的，含尘气体在塔内旋流上升、并在各板上与由塔顶进入的液体旋流接触，完成除尘任务；碳钢离心力的作用，废气中的大颗粒沉入水池，最后由人工捞出清理机壳，这样气体得到净化，达标排放，同时气旋塔内的水可以继续循环使用。 气动混旋塔适用于各工业领域的废气粉尘净化处理（特别适合如：喷漆废气漆雾处理，打磨抛光粉尘处理等）。
型号 | 风量（m3/h） | （长×宽×高）mm | 设备配置参数 | 进出口尺寸 |
QL-10 | 10000 | 1900×1000×2900 | 箱体：1.5厚、水箱：1.5厚
圆桶直径：Φ700、圆桶风速：7.5m/s
水泵：1.5KW | 进风：680×420
出风：500 |
QL-15 | 15000 | 2200×1000×3000 | 箱体：1.5厚、水箱：1.5厚
圆桶直径：Φ800、圆桶风速：8.5m/s
水泵：1.5KW | 进风：780×420
出风：600 |
QL-20 | 20000 | 2400×1400×3000 | 箱体：1.5厚、水箱：1.5厚
圆桶直径：Φ1000、圆桶风速：7m/s
水泵：2.2KW | 进风：900×420
出风：700 |
QL-30 | 30000 | 2600×1600×3000 | 箱体：1.5厚、水箱：2.0厚
圆桶直径：Φ1200、圆桶风速：7.5m/s
水泵：3.75KW | 进风：1100×540
出风：800 |
QL-40 | 40000 | 2800×1800×3000 | 箱体：1.5厚、水箱：2.0厚
圆桶直径：1500、圆桶风速：6.5m/s
水泵：3.75KW | 进风：1200×540
出风：900 |
QL-40 | 40000（四桶） | 3400×1800×3000 | 箱体：1.5厚、水箱：2.0厚
圆桶直径：Φ650、圆桶风速：8.5m/s
水泵：3.75KW | 进风：1000×700
出风：1000 |
QL-50 | 50000（五桶） | 4300×1800×3000 | 箱体：1.5厚、水箱：2.0厚
圆桶直径：Φ650、圆桶风速：8.5m/s
水泵：5.5KW | 进风：1300×900
出风：1100 |
QXHD-60 | 60000（六桶） | 4970×1900×3000 | 箱体：1.5厚、水箱：2.0厚
圆桶直径：Φ650、圆桶风速：8.5m/s
水泵：7.5KW | 进风：1400×1000 出风： |
气旋塔可选用不锈钢201、304等材质。
