旋风除尘器的工作原理和适用范围

编辑：启绿环保   浏览：  时间：2023-08-07

一、旋风除尘器产品介绍
      旋风除尘废气处理设备是一种适用于捕集干燥的非纤维性的颗粒状粉尘的净化的环保处理设备。除尘效率可达90%以上，在70%负荷时，除尘效率在95%以上，旋风除尘器一般适用于大于5μm的尘粉和纤维性粉尘或粉尘浓度较高的粉尘预处理，如：木制品开料粉尘，矿石粉碎预处理，其它粉尘量浓度较大的粉尘预处理。


旋风除尘器结构图




二、旋风除尘器适用范围：
   旋风除尘塔是一种适用于捕集干燥的非纤维性的颗粒状粉尘的净化的环保处理设备（对于小于5μm的尘粉和纤维性粉尘，捕效率很低，不适合净化盘黏性粉尘），如：木制品开料粉尘，矿石粉碎预处理，其它粉尘量浓度较大的粉尘预处理。




三、旋风除尘器的产品特点：

（1）设备结构体积小，结构简单，占地面积少，造价低，设备阻力小，处理风量大；
（2）没有转动机构和运动部件，维护管理方便，无技术要求；
（3）可用于高温含尘气体的净化，一般碳钢制造的旋风除尘器可用于100℃烟气净化。内壁札耐火材料的旋风除尘器可用于500℃烟气的处理；
（4）干法清灰，有利于回收有价值瞅尘；
（5）适用面广，除尘器内敷设耐磨、耐腐蚀的内衬，可用来净化含高腐蚀粉尘的烟气。
旋风除尘器本体可采用炭钢、不锈钢等材质制作。
四、旋风除尘废气处理设备工作原理：


    含尘气体由进口沿切线方向进入旋风除尘器后，沿器壁由上而下作旋转运动，这股旋转向下的气流称为外涡旋（外涡流），外涡旋到达锥体底部转而沿轴心向上旋转，最后经排出管排出。这股向上旋转的气流称为内涡旋（内涡流）。外涡旋和内涡旋的旋转方向相同，含尘气流作旋转运动时，尘粒在惯性离心力推动下移向外壁，到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗实现净化。

五、旋风除尘器设备型号及参数




项目



型号

进口气速m/s

压力损失



外型尺寸（㎜）

重量kg

12

15

18

X型

Y型

X型

Y型







处

理

风

量

（m3/h）

QLXF-5.5

1000

1200

1500









44-99









49-111

Φ552×950

94

84

QLXF -7.5

2000

2500

3000

Φ762×1360

161

145

QLXF -9.6

3000

3800

4500

Φ966×1640

262

235

QLXF -11

4000

5000

6000

Φ111×1880

341

310

QLXF -12

4900

6100

7300

Φ1230×2090

416

376

QLXF -13

5700

7100

8600

Φ1330×2225

497

447

QLXF -14

6700

8400

10100

Φ1445×2420

568

512

QLXF -15

8300

10400

12500

Φ1599×2685

697

617

QLXF -16

1000

12600

15200

Φ1765×2950

840

765

QLXF -17

11500

15200

17200

Φ1890×3165

989

903


六、旋风除尘塔工程案例

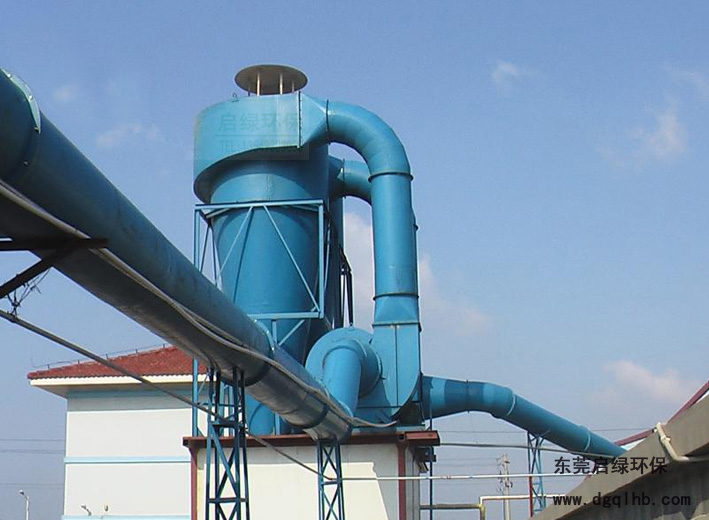

广州某美家具有限公司木工开料旋风除尘塔案例

东莞市某木制品有限公司木工开料旋风除尘塔工程案例
