混动式旋流喷淋塔

编辑：启绿环保   浏览：  时间：2022-01-15

混动式旋流喷淋塔应用在喷漆有机废气处理与干式过滤设备、UV光解除臭设备、活性炭吸附塔结合使用，工艺如图所示：

喷漆废气处理工艺：多桶喷淋塔+干式过滤设备+UV光解设备+活性炭吸附工艺流程平面图示

多桶式旋流喷淋柜安装有若干个“圆形旋流桶”和高效除雾板。旋流桶内放有实心填料球，上层的除雾板用来净化水雾，达到脱水雾的目的，含尘气体在塔内旋流上升、并在各板上与由塔顶进入的液体旋流接触，完成除尘任务;通过离心力的作用,废气中的大颗粒沉入水池,后由人工捞出清理机壳，这样气体得到净化，达标排放，同时多桶式旋流喷淋柜内的水可以继续循环使用。

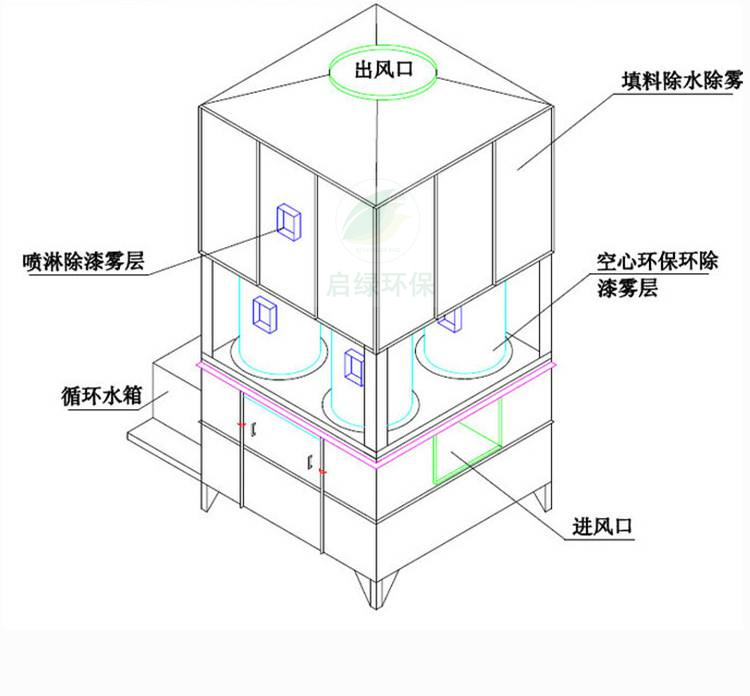

混动式旋流喷淋塔结构：
多桶式旋流柜主要由主旋流部分、填料除雾部分、喷淋部分、空心环保球除雾层、水循环部分、出风口、进风口等组成。根据废气种类气旋塔设备主体材质可选用：不锈钢，炭钢等。
混动式旋流喷淋塔的规格型号参数：

序号

风量（m3/h）

产品规格

设备配置参数

水泵功率

进出风口尺寸

1

5000

1200×800×2700

含两个Φ400mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

1.1

进风口尺寸500×300mm

出风口Φ400mm

2

10000

1200×1200×2800

含四个Φ400mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

1.5

进风口尺寸600×400mm

出风口Φ500

3

15000

1400×1400×3000

含四个Φ500mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

2.2

进风口尺寸700×400mm

出风口Φ600mm

4

20000

1900×1400×3000

含六个Φ500mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

3

进风口尺寸1000×400mm

出风口Φ700mm

5

25000

2200×1500×3000

含六个Φ550mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

4

进风口尺寸1100×450mm

出风口Φ750mm

6

30000

2400×1600×3200

含六个Φ600mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

4

进风口尺寸1300×400mm

出风口Φ800mm

7

35000

2600×1700×3200

含六个Φ650mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

4

进风口尺寸1400×500mm

出风口Φ1000mm

8

40000

2800×1800×3200

含六个Φ700mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

5.5

进风口尺寸1600×500mm

出风口Φ1100mm

9

50000

3100×1900×3200

含六个Φ800mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋，Φ50多面空心球环保填料球

5.5

进风口尺寸1800×600mm

出风口Φ1100mm

10

60000

3500×2200×3200

含六个Φ900mm洗涤旋流桶，过滤风速：≤12/是，两层喷淋，Φ50多面空心球环保填料球

7.5

进风口尺寸2000×650mm

出风口Φ1200mm

备注：塔体采用2.0-1.5nm不锈钢材质，更大风量设备，根据要求另行定制，进出风口可根据客户要求定制！
