一、汽修厂喷漆废气概述

       汽修厂喷漆房在生产过程中大量使用油性油漆有机溶剂，污染物主要是油漆和溶剂挥发产生的有机污染物，主要成分为乙酸乙酯及苯类（甲苯、二甲苯等）。喷漆废气主要是指喷漆的过程中产生的喷雾微粒和其他有机废气。

      汽修厂产生的喷漆废气主要有三种：一是携带或者溶解了喷漆微粒的水珠；二是喷涂过程中无法到达喷涂表面而悬浮在空中的喷雾状微粒；三是在对喷涂剂进行稀释过程中产生的有机污染以及稀释剂等一些有机物等。这些喷漆废气扩散在空气中对人体能够造成巨大伤害，汽修厂在进行汽车修理的时候要进行大量的喷漆操作，所以必须对喷漆废气进行严格的处理。

二、汽修厂喷漆废气处理设备

      根据现有汽修厂的废气处理情况和综合环保知识，我公司采用干式过滤+活性炭吸附+有机废气催化燃烧处理装置。

      本装置工作过程可分为4个工艺段，洗涤塔，干式过滤阶段，活性碳吸附阶段，活性碳脱附再生阶段。

1、洗涤塔

     车间排出的废气进入洗涤塔装置，有机废气通过洗涤塔时，废气中的颗粒物（漆雾）可有效的被洗涤塔中的水雾及环保球有效拦截，气体组分和颗粒物组分分开，进入到下级处理器进行处理。PP喷淋塔作用，水喷淋吸收塔：添加洗涤塔专用吸收液，有效去除苯类，有机醇类，醛类，酮类，脂类等有机废气。污染气体从左侧进入喷啉塔，经过液雾的喷淋使不溶性粘胶颗粒、尘埃跌落水面，再经过滤器过滤，滤去气体的水分和悬浮颗粒，消除恶臭有害气体，从而使洁净的气体从上部出去，不溶性粘胶颗粒、尘埃泻入集收池中，悬浮颗粒从溢流口出去，收集的沉淀物从排污口排放出去。该喷淋塔中投加化学药剂与有机废气充分反应而更好的分解，除去废气中的臭味。

2、干式过滤阶段

     车间排出的废气进入洗涤塔装置后，有机废气此时还含有水雾及微量的漆雾，利用干式过滤装置中的挡水板及除雾器去除水气，再来利用初效及袋式过滤器拦截微量的漆雾，将气体组分和颗粒物组分再次分离，进入到下级处理器进行处理。

3、活性碳吸附阶段

     车间排出的废气由前置工艺处理后进入活性碳吸附箱，有机废气通过活性碳层时，废气中的有机组分被吸引到活性碳的微孔中并浓集保持其中，有机组分从而与其组分分开，其它组分气体（洁净气体）经风机排空。

     活性炭吸附废气分子：活性炭在活化过程中，巨大的表面积和复杂的孔隙结构逐渐形成，活性炭的表面积主要是由微孔提供的，活性炭的吸附可分为物理吸附和化学吸附，而吸附过程正是在这些孔隙中和表面上进行的。

     活性炭的多孔结构提供了大量的表面积，从而使其非常容易达到吸收废气的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将介质中的喷漆废气吸引到孔径中的目的，这就是物理吸附。

4、活性碳再生阶段

     活性碳使用一段时间，吸附了一定量的溶剂后，因吸附量逐渐增加会降低或失去吸附能力，此时活性碳需脱附再生，再生后活性碳重新恢复吸附功能，活性碳才可继续使用。再生时，先通过预热对燃烧室进行升温，当温度达到起燃温度后切换至脱附路线对活性碳吸附箱进行脱附再生处理。

三、汽修厂喷漆废气处理工艺说明：

      生产喷涂车间所产生的有机废气经收集罩由经过管道抽到车间外进漆尘预处理设备再进入吸附+脱附+催化燃烧废气净化装置。废气首先通过粉尘过滤器中的过滤层，去除粉尘粒子，净化后的气体再通入放置有蜂窝状活性炭的活性炭吸附床（活性炭吸附床备用），与蜂窝状活性炭充分接触，利用活性炭对有机物质的强吸附性将气体净化，处理后的气体可达标排放。

     该设备性能稳定，能达到预期的效果。吸附床经过一段时间的运行后会达到吸附饱和，脱附～催化燃烧自平衡过程启动1小时后自动循环工作，此时开启脱附再生系统，对活性炭进行脱附再生（不需要更换活性炭），脱附出来的气体通过催化燃烧装置燃烧生成二氧化碳、水和部分的热量等无害气体，整套吸附和催化燃烧过程由PLC实现自动控制。

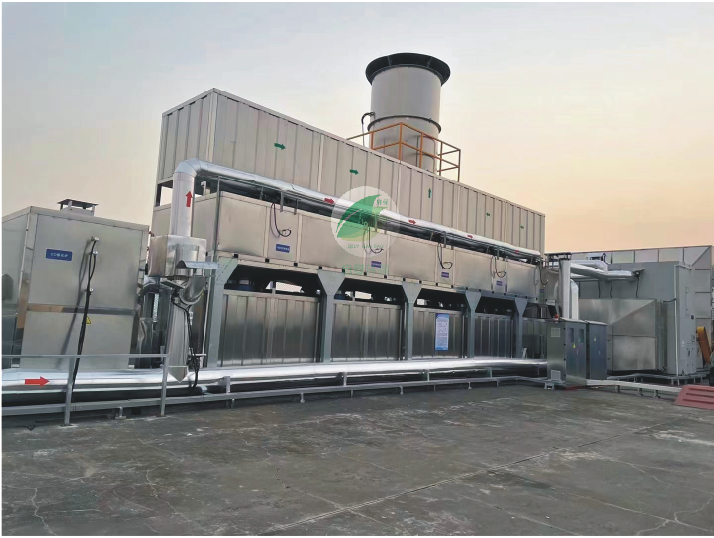

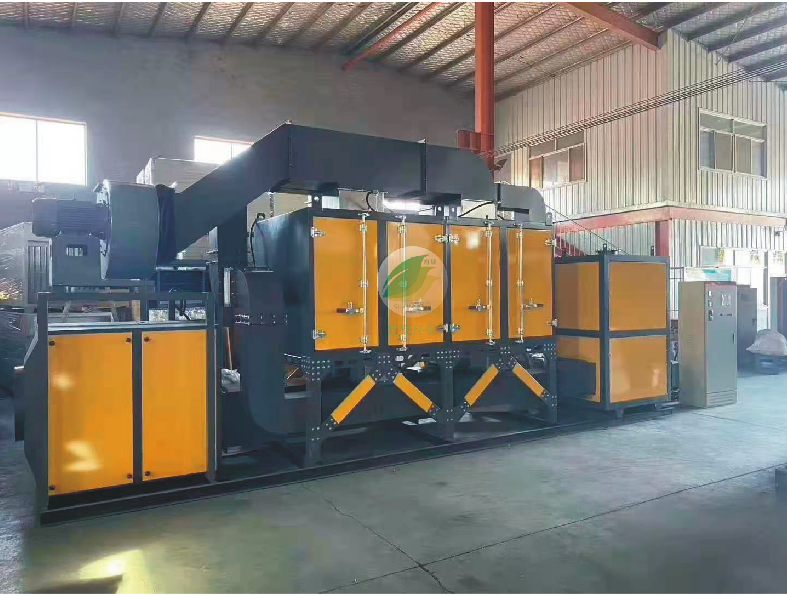

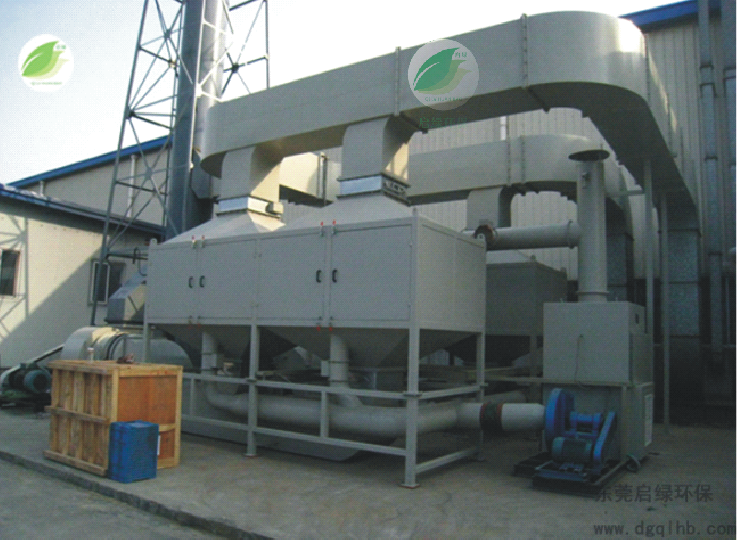

四、汽修厂喷漆废气处理工程案例
