产品名称：旋流板废气净化塔

产品型号：QL-XLBT

产品信息：

一、旋流板废气处理塔产品介绍：
  旋流板式水喷淋塔又被称为废气塔、水喷淋除尘塔、废气吸收塔、废气洗涤塔、水喷淋废气处理塔。旋流板水喷淋塔在湿法除尘中技术较先进，在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著，应用也非常广泛，较其它湿法工艺除尘效果更好，净化后气体湿度含量更低。既清除95％以上的漆尘，又保证气体湿度含量低，滤水简单。

二、旋流板水喷淋塔工作原理：
  含尘气体、黑烟尾气经烟管进入水喷淋塔的底部锥斗，烟尘受水浴的冲洗，经此处理黑烟、粉尘等污染物经水浴后，有一部分尘粒随气体运动，与冲击水雾并与循环喷淋水相结合，在主体内进一步充分混合作用，此时含尘气体中的尘粒便被水捕集，尘水径离心或过滤脱离，因重力经塔壁流入循环池，净化气体外排。废水在循环池沉渣定期清捞、外运。

打磨抛光粉尘处理工艺流程：来自车间的粉尘→旋流板水喷淋塔→离心风机→达标排放

喷漆废气处理工艺：水帘柜废气→旋流板水喷淋除尘塔→一级、二级活性炭吸附设备→离心风机→达标排放

喷漆废气处理工艺：喷漆废气→水帘柜→旋流板水喷淋塔→UV光解→活性炭吸附塔→离心风机→达标排放

三、旋流板水喷淋废气处理塔结构：
 水喷淋废气处理塔设计的塔体内径和高度十分合理，塔内的净化装置由旋流气动装置、喷淋布水装置、脱水除雾装置组成，在设计计算、结构组成、加工工艺等方面都具有自身的特色，保证了烟气净化系统操作负荷和操作弹性大、传质效率高、防堵性能强、脱硫除尘效率高等突出的优点。

旋流装置结构图

旋流板废气塔结构：


旋流板水喷淋塔（塔体与循环水箱一体化）结构图

旋流板水喷淋废气除尘塔（塔体与循环水箱分体）结构图

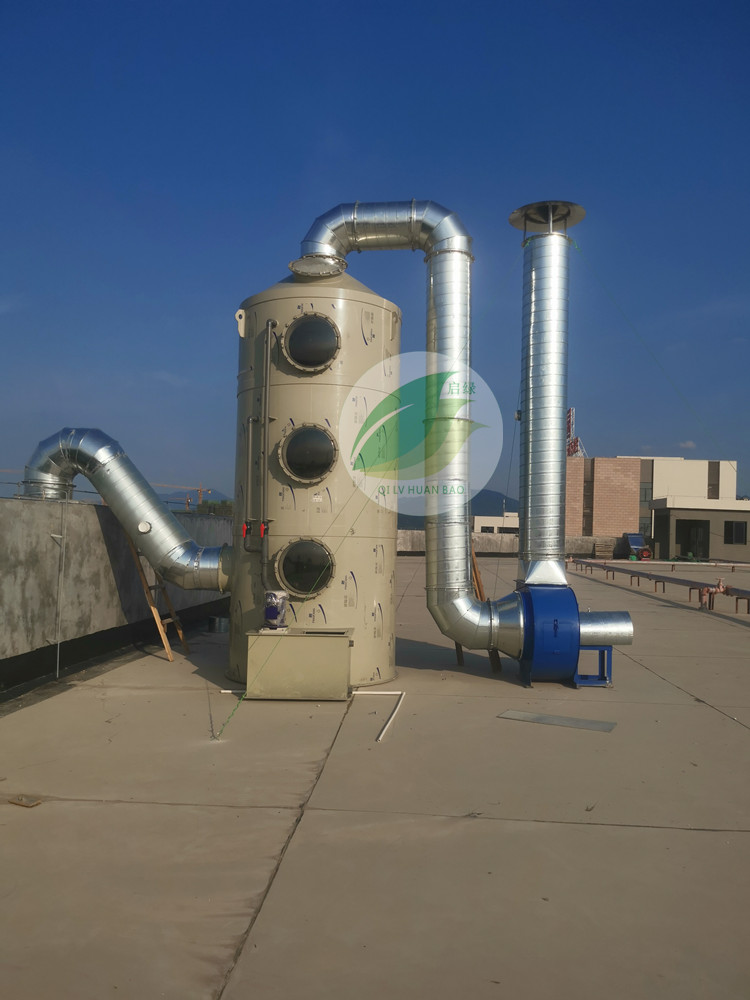

水喷淋废气处理塔实物图

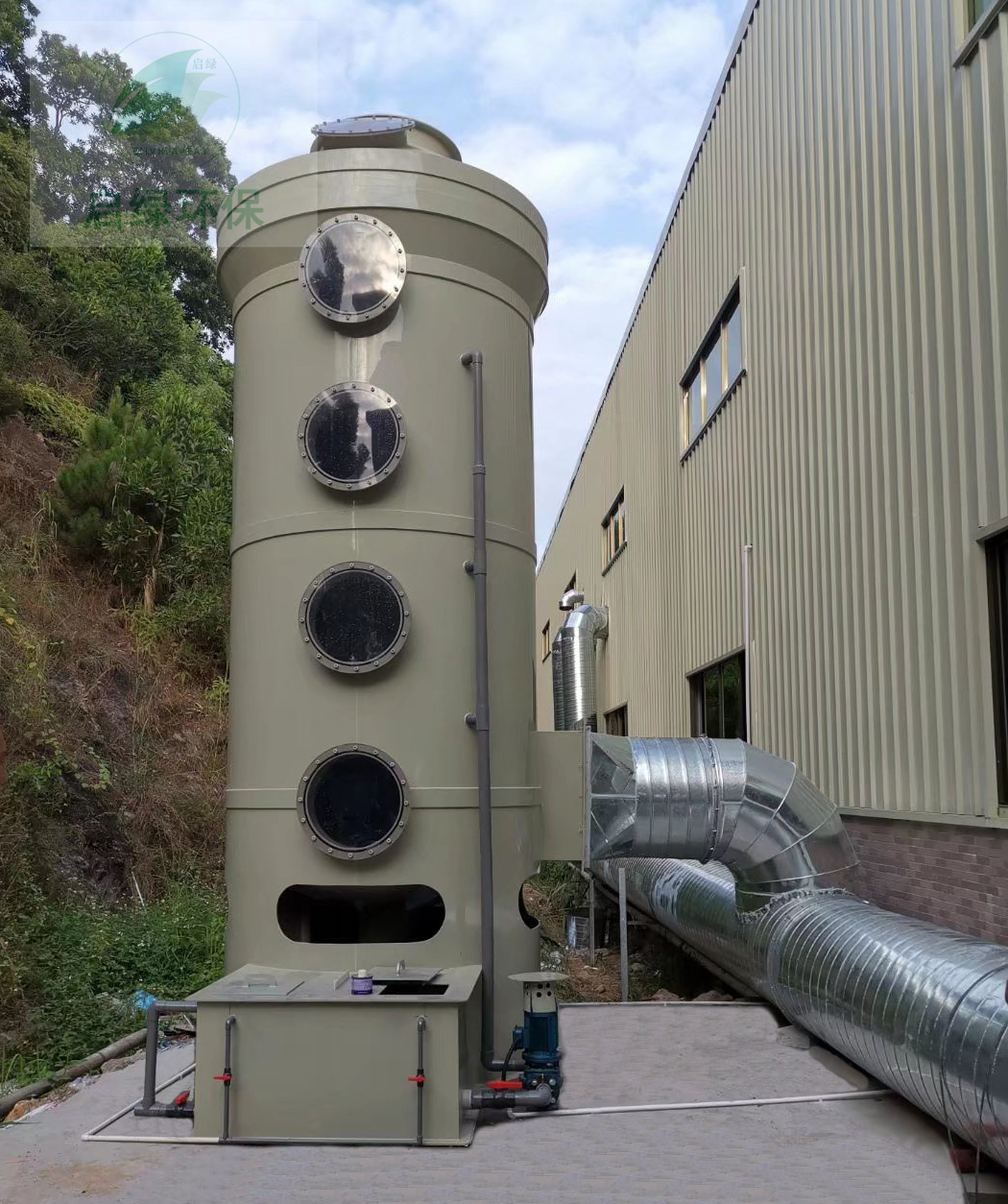

水喷淋废塔实物图

改进(方便清理)型水喷淋塔



备注：水喷淋废气处理塔在循环水中添加各种药剂能处理对应净化中和各种有机、无机废气。

例如：
①、循环水添加氢氧化钠、硫化钠、尿素——可去除氮氧化物废气
②、循环水添加氢氧化钠——去除盐酸废气
③、循环水添加氢氧酸纳——去除含氢废气
④、循环水添加稀醋酸——去除含铅废气
⑤、循环水添加高猛酸钾——去除含汞废气
⑥、循环水添加石灰、碱——去除二氧化硫

根据废气腐蚀废气处理塔设备主体材质可选用：不锈钢，炭钢，PP板等。



四、旋流板水喷淋塔应用范围：
  旋流板水喷淋塔适用于各工业领域的废气粉尘净化处理及黑烟尾气脱硫处理（如：发电机尾气处理、锅炉尾气处理、喷漆废气漆雾处理，溶于水的粉尘处理等）。

五、旋流板水喷淋废气塔型号及参数

型    号	塔径Φ (mm)	塔  高 H (mm)	压 损 （Pa）	处理风量 （m3/h）	进口口径 (mm)	出口口径 Φ(mm)	配备水泵 功率(KW)
QL-XL 5000	600	2300	500-600	1000-5000	350×350	350	0.22
QL-XL 10000	950	3150	500-600	6000-10000	400×400	400	0.75
QL-XL 15000	1150	3750	500-600	11000-15000	450×450	450	1.5
QL-XL 20000	1350	4350	500-600	16000-20000	450×500	500	2.2
QL-XL 25000	1500	4650	500-600	21000-25000	450×600	550	2.2
QL-XL 30000	1650	5350	500-600	26000-30000	500×650	630	3
QL-XL 35000	1750	5650	500-600	31000-35000	600×750	700	3
QL-XL 40000	1900	5800	500-600	36000-40000	650×850	800	4
QL-XL 45000	2000	6100	500-600	41000-45000	700×900	850	4
QL-XL 50000	2100	6650	500-600	46000-50000	750×1000	900	5.5
QL-XL 55000	2200	6950	600-700	51000-55000	850×1100	950	5.5
QL-XL 60000	2300	7150	600-700	56000-60000	900×1200	1000	5.5
QL-XL 65000	2400	7600	600-700	61000-65000	/	/	7.5
QL-XL 70000	2500	7800	600-700	66000-70000	/	/	7.5
QL-XL 75000	2600	8100	600-700	71000-75000	/	/	7.5
QL-XL 80000	2700	8200	600-700	76000-80000	/	/	7.5
QL-XL 85000	2750	8350	800-900	81000-85000	/	/	7.5
QL-XL 90000	2800	8500	800-900	86000-90000	/	/	7.5
QL-XL 95000	2900	8800	800-900	91000-95000	/	/	11
QL-XL 100000	3000	9150	800-900	96000-100000	/	/	11

备注：以上规格仅供参考，若升级设计导致参数有变，恕不另行通知。



六、旋流板水喷淋废气处理塔工程案例

广东某成科技股份有限公司粉尘治理工程案例（水喷淋塔除尘工艺）

东莞市某智能装备股份有限公司废气处理工程案例（水喷淋塔除尘工艺）

东莞某阳塑胶制品有限公司喷漆废气处理（水喷淋除尘塔+一级活性炭吸附+二级活性炭吸附）工程

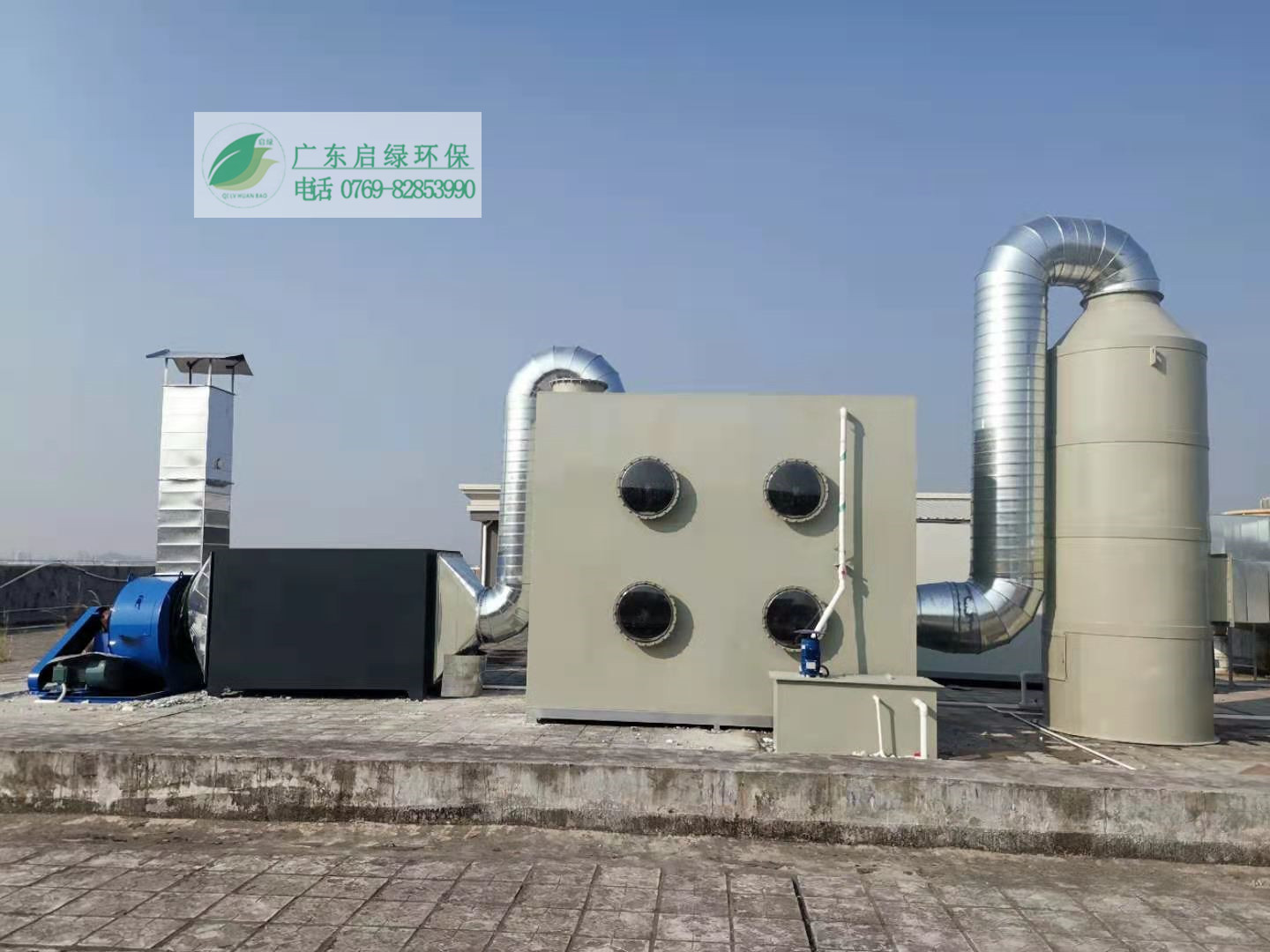

东莞某成工艺制品有限公司喷漆废气处理工程（水喷淋塔+uv光解废气处理+活性炭吸附）

欧某照明（中山）有限公司喷漆废气处理工程案例（水喷淋+UV光解+活性炭吸附工艺）

广东某龙厨具有限公司不锈打磨抛光粉尘处理工程案例（水喷淋除尘塔工艺）
