产品详情

启绿环保厨房油烟净化设备

  【上一个】 【下一个

产品名称:启绿环保厨房油烟净化设备

产品型号:QL-JD

产品信息:

一、厨房静电油烟净化设备介绍:

  启绿环保科技公司生产的QL系列厨房静电油烟净化设备一种用于饭馆酒家、餐厅以及学校、工厂等场所煤气灶天然气灶、柴油灶等各种用户的食品加工的厨房油烟废气处理设备

  厨房静电油烟净化设备又可称为油烟净化机,厨房油烟处理机,油烟净化设备,油雾净化器等



厨房油烟净化工程工艺流程图



二、厨房油烟净化设备的工作原理:

  随着餐饮业的快速发展,饭店酒楼厨房的食品加工包括煎、炒、煮、炸等工序的操作过程中会产生大量的高浓度油高温状态下的油烟凝聚物具有强烈的致癌致突变作人们在烹炒过程中灶头在会产生大量的油烟,油烟通过集气罩在风机的吸力下由风管排至室外经油烟净化设备处理,其中大部分较大的油雾滴、油污颗粒经过特制的S型档板,均衡惯性碰撞分离,去除粗大油烟颗粒,进入高压静电场,使通过的油雾粒子大量的吸附在集尘板上再经过模块化金属丝网由高电压产生的臭氧进行极强氧化将所有的油烟进一步对撞,催化、再在双级处理的作用下强迫气体彻底碳化分解去除剩余物质及异味,排出净化后的洁净气



厨房静电油烟净化处理工艺流程图

 厨房油烟废气排放执行标准:《饮食业油烟排放标准》(试行)GB18483-2001

 可排放浓度为2.0mg/m3,适用ISO14000国际通用标准。



三、启绿环保生产的静电油烟净化器特点:

1、电场结构采用极丝—平板或双平板形式构造,能提高电晕电流使净化效率大提高。电场吸附极板材料采用合金铝板制作,可提高静电的导电率。极丝选用不锈钢材料制作克服了一般净化器因极丝腐蚀断落而影响电极的正常放电和导致电场打火不能工作的现象,从而保证设备稳定运行

2、传统的净化器采用自制的分立式电源,高压输出变压器经常损坏,设备不能长时间的运行本公司设备全部采用全密封形式的油烟净化器专用电源,可以避免因阴雨、雾天产生恶劣的环境造成电控潮湿导致烧毁和损坏电控系统元件。同时增加了数显智能模块自动保护功能,可以在设备使用过程中,因长期没有清洗导致电极上因为污染物的增厚使电极之间的间离变窄或直接短路,电控监控系统会根据现实情况作出相应的保护,同时采用自动恢复功能,可避免因瞬间的过流过压造成的永久性停机现象。保证了运行的稳定性和安全性,更不会造成火灾隐患

3、设备电场净化单元处理装置均采用抽屉式设计模块式结构。可以随时随地进行各部件的拆卸和拼装。真正做到了安装快捷、清洗方便。设备机体使用A3碳钢材料制作后用静电喷涂而成,设备不易腐蚀,使用寿命长

4、独有的密封系统采用专用的三元材料和紧凑的嵌入式结构克服了传统净化器因橡胶密封容易老化和密封系统设计的欠缺性而出现漏烟漏油现象。克服了传统净化器安装方向的单一性,用户可以根据现场情况进行左进右出式或左出右进式的安装

5、设备体积小,安装方便、维护简便此同时内部结构采用优质合金铝材等耐腐蚀材料,结构紧凑使用寿命长,清洗方便特制氧化铝绝缘配件,有效防止过流过压、触电、漏电,保障人身安全。抽屉式高压静电处理,减小阻力,节约运行成本

6、价格合理,净化效率高,油烟去除率达92%以上,异味去除达80%

QL系列厨房油烟净化器结构图



油烟净化器适应范围

  厨房油烟净化设备广泛用于饭馆、酒家餐厅以及学校工厂等场所煤气灶天然气灶柴油灶等各种用户的食品加工的厨房油烟废气处理装置


工厂酒店餐厅厨房油烟净化工程示意图


五、厨房油烟净化设备的型号及参数

规格型号

处理风量  (m3/h)

外形尺寸(mm)

进出口尺寸(mm)

阻力(pa)

输入电压(W)

功率(W)

QL-JD4000

4000

780×850×650

610×480

<120

220

150

QL-JD6000

6000

850×690×985

815×445

<120

220

200

QL-JD8000

8000

780×1175×810

925×640

<120

220

200

QL-JD10000

10000

900×1175×810

925×640

<120

220

250

QL-JD12000

12000

1050×1175×810

925×640

<120

220

400

QL-JD14000

14000

1050×1175×810

925×640

<120

220

500

QL-JD16000

16000

1210×1175×810

925×640

<120

220

500

QL-JD18000

18000

1050×1175×985

925×815

<120

220

500

QL-JD20000

20000

1210×1175×985

925×815

<120

220

500

QL-JD24000

24000

1050×1635×985

1395×815

<120

220

800

QL-JD26000

26000

1210×1635×985

1395×815

<120

220

800

QL-JD28000

28000

1050×1490×1180

1240×1000

<120

220

900

QL-JD30000

30000

1210×1490×1180

1240×1000

<120

220

900

QL-JD33000

33000

1050×1660×1180

1420×1000

<120

220

1000

QL-JD36000

36000

1050×1835×1180

1595×1000

<120

220

1000

QL-JD40000

40000

1100×1640×1530

1400×1360

<120

220

1200

QL-JD45000

45000

1100×1640×1745

1400×1635

<120

220

1200

QL-JD50000

50000

1100×1640×1930

1400×1750

<120

220

1400

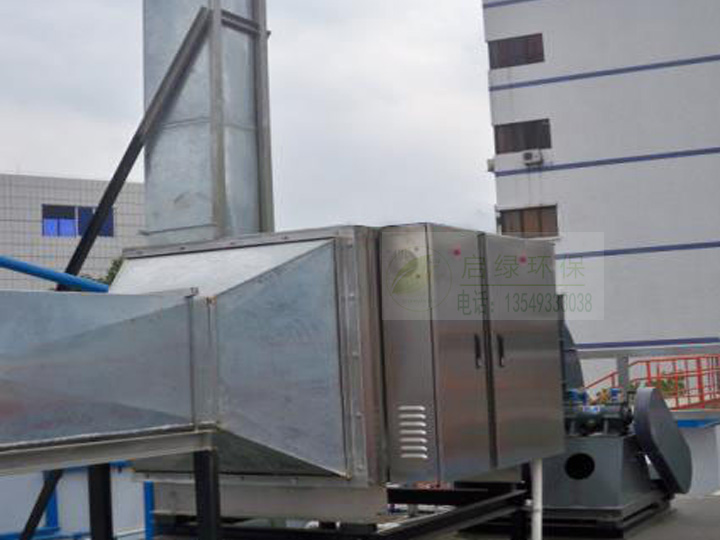

厨房油烟净化设备工程案例


东莞大朗油烟净化处理工程案例


广东都市丽人服饰有限公司厨房油烟净化设备工程案例



东莞市某星食品有限公司厨房油烟净化器工程



东莞市某氏餐饮有限公司静电油烟净化设备工程
